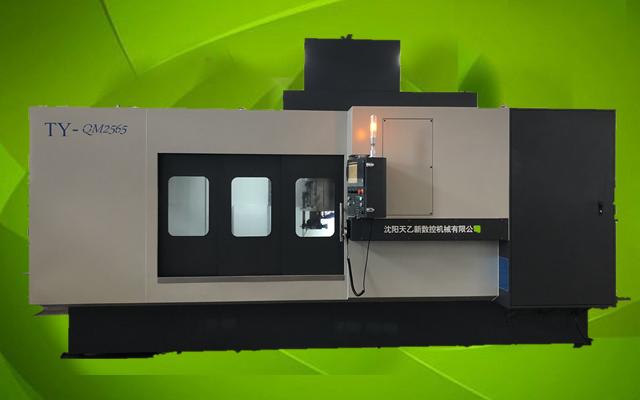

一.  機床簡介
      本設備是我公司專為石英加工行業開發的大規格五坐標三軸聯動溝槽磨床（五坐標軸均為伺服軸，A.B軸系統帶坐標顯示，X/Y/Z三軸可以插補聯動）。用來磨削脆性材料（如半導體石英制品和硅等）的溝槽，直槽，斜槽，圓弧槽等形狀復雜的工件。
該機床主要由床身，工作臺，橫梁，轉位體，Z軸體，磨頭，電控裝置，集中潤滑，冷卻，照明，安全防護等部件和輔助裝置構成；機床配置FANUC Oi mate五軸數控系統，各軸配伺服電機驅動。


    二. 機床特點
   1. 整機采用龍門框架式結構，兩立柱直接固定在整體床身上，因立柱與橫梁為一體結構，機床剛性及精度高；
   2. 機床主要部分均采用鑄鐵材料，經過人工時效處理后進行加工，精度穩定性，保持性高；
   3. X,Y,Z(3坐標軸)均采用精密級預付荷線性導軌付和滾珠絲杠付傳動，剛性好，運動平穩，精度高；
   4.機床配置有A和B兩回轉角度軸，擴大機床加工工藝范圍，2軸均采用伺服電機（伺服控制）直聯傳動，定位準確，控制方便可靠；
   5. 機床采用整體床身（床身為整體的回水槽）及整體全封閉外防護，冷卻液不滲漏，無環境污染，各坐標軸內防護嚴密，保證導軌付及絲杠付在無塵，無屑，無污染下工作，延長機床使用壽命；
   6. 操作面板(CRT控制箱)在機床前方可旋轉，工人操作方便；
   7. 磨頭配有皮帶斷裂檢測報警功能，當皮帶在加工時意外斷裂，感應開關報警機床停止運動，避免對工件造成損傷；
   8. 磨頭配有油霧潤滑功能，機床配置二套獨立的潤滑系統，一套用于機床各傳動軸的集中潤滑，延長機床使用壽命；另外一套用于磨頭軸承潤滑，其采用油霧潤滑方式，間隙性的為磨頭軸承提供充足的潤滑 油，延長磨頭使用壽命；
   9. 冷卻系統配有冷卻液斷流檢測報警功能，采用流量繼電器在水泵出水口處管式連接，流量繼電器檢測范圍可調，準確靈敏操作方便，當冷卻液流量不足設定值時，開關報警機床停止運動，避免因冷卻不夠造成工件尺寸不穩。
  10. 機床配用二組600*1200mm規格磁盤拼接安裝在工作臺上，相對使用一組非標加長磁盤，其加工件安裝精度及加工效果更佳。
  11．磨頭主軸采用伺服電機驅動，調速范圍大，扭矩輸出剛性好。

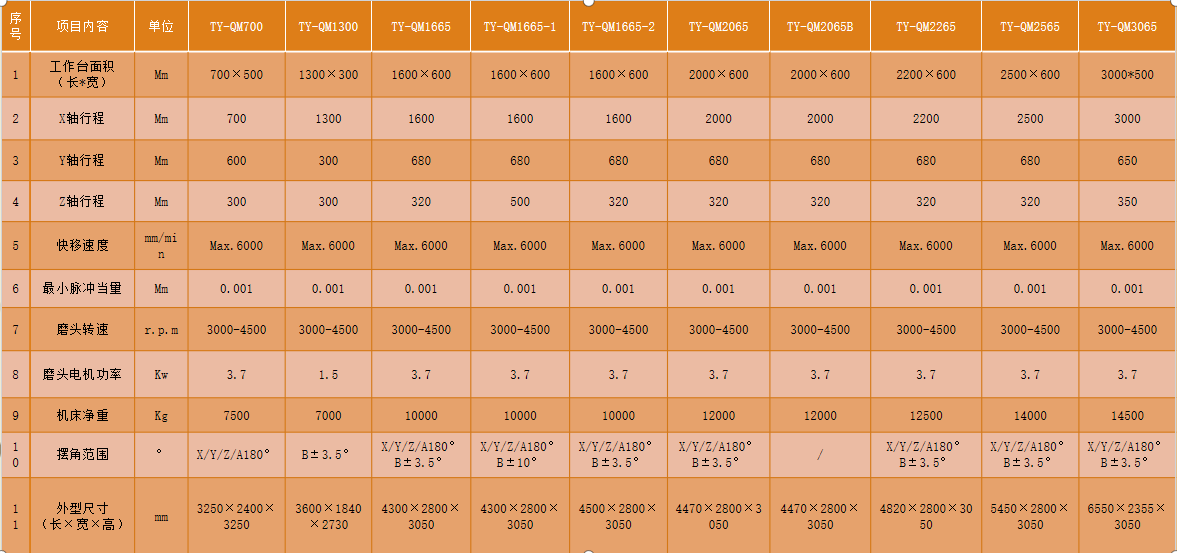

    三.機床主要參數表
